Comprendre le plan topographique : un guide complet

Qu'est-ce qu'un plan topographique ?

Un plan topographique est une représentation graphique détaillée d'une portion de terrain. Il montre non seulement les caractéristiques physiques telles que les bâtiments, les routes et les arbres, mais aussi les reliefs et altitudes grâce aux courbes de niveau. Cette carte topographique permet de visualiser le paysage de manière précise et de comprendre la configuration du terrain.

Les plans topographiques sont utilisés par divers professionnels tels que les architectes, les ingénieurs civils et les urbanistes. Ils servent également aux géomètres pour effectuer des mesures précises du terrain et garantir que tout projet de construction respecte les dimensions exactes et les particularités du site.

La précision des mesures

L'exactitude est cruciale lorsqu'il s'agit d'un plan topographique. Pour obtenir une précision optimale, des techniques avancées de mesure, telles que l'utilisation de théodolites et de GPS différentiel, sont employées. Grâce à ces outils, les géomètres peuvent capturer chaque détail du terrain avec une grande précision.

Ces mesures comprennent non seulement les distances horizontales, mais également les différences d'altimétrie, c'est-à-dire les variations de hauteur d'un point à un autre. Les données recueillies permettent ensuite de dessiner les courbes de niveau, qui représentent graphiquement ces variations de hauteur.

Utilisation des échelles

Un autre aspect fondamental des plans topographiques est l'échelle. Elle permet de représenter des espaces vastes sur des documents facilement manipulables. Par exemple, une échelle de 1 :1000 signifie que 1 cm sur la carte correspond à 1000 cm (ou 10 mètres) sur le terrain réel. Choisir la bonne échelle dépend du niveau de détail requis et de la taille de la zone à cartographier.

Une échelle bien choisie facilite non seulement la lecture du plan, mais elle permet aussi une meilleure planification et exécution des projets, réduisant ainsi les erreurs potentielles liées aux dimensions et aux proportions.

Les éléments clés d'un plan topographique

Pour être utile, un plan topographique doit inclure plusieurs éléments essentiels. Parmi ceux-ci, on trouve :

- Courbes de niveau : Lignes indiquant les points d'égale altitude. Elles sont cruciales pour comprendre le relief du terrain.

- Symboles et légendes : Représentation graphique des infrastructures, végétation, cours d'eau, etc. Ces symboles doivent être clairs et universellement compris pour éviter toute confusion.

- Échelonnement : Indication de l'échelle utilisée pour permettre une interprétation correcte des distances et des altitudes.

- Orientation : Une flèche ou une rose des vents indiquant le nord, aidant ainsi à orienter correctement la carte dans l'espace.

En intégrant tous ces éléments, le plan topographique devient un outil puissant pour la planification et la réalisation de projets de toutes sortes, qu'il s'agisse de constructions individuelles ou de grands aménagements urbains.

Applications pratiques des plans topographiques

Urbanisme et aménagement du territoire

Dans le cadre de l'urbanisme, le plan topographique est indispensable pour concevoir des villes et des infrastructures fonctionnelles. Il permet aux urbanistes de planifier efficacement l'emplacement des routes, des bâtiments et des espaces verts.

Il joue également un rôle crucial dans l'aménagement du territoire en identifiant les zones à risque, comme celles sujettes aux inondations ou aux glissements de terrain. Ainsi, les autorités peuvent prendre des décisions éclairées pour minimiser les impacts environnementaux et assurer la sécurité des habitants.

Architecture et construction

Pour les architectes, un plan topographique fournit un aperçu clair des contraintes du site, permettant de concevoir des structures adaptées à l'environnement. Cela inclut la prise en compte des pentes, des orientations et des accès existants.

De même, les ingénieurs civils utilisent ces plans pour tracer les fondations des bâtiments, prévoir les travaux de terrassement nécessaires et planifier les réseaux de drainage et d'électricité. Un plan topographique précis évite les surprises coûteuses et les retards lors de la réalisation des projets.

La création d'un plan topographique

Réaliser un plan topographique nécessite plusieurs étapes méthodiques impliquant différentes techniques et technologies. Voici un aperçu général du processus :

Étape 1 : Collecte des données

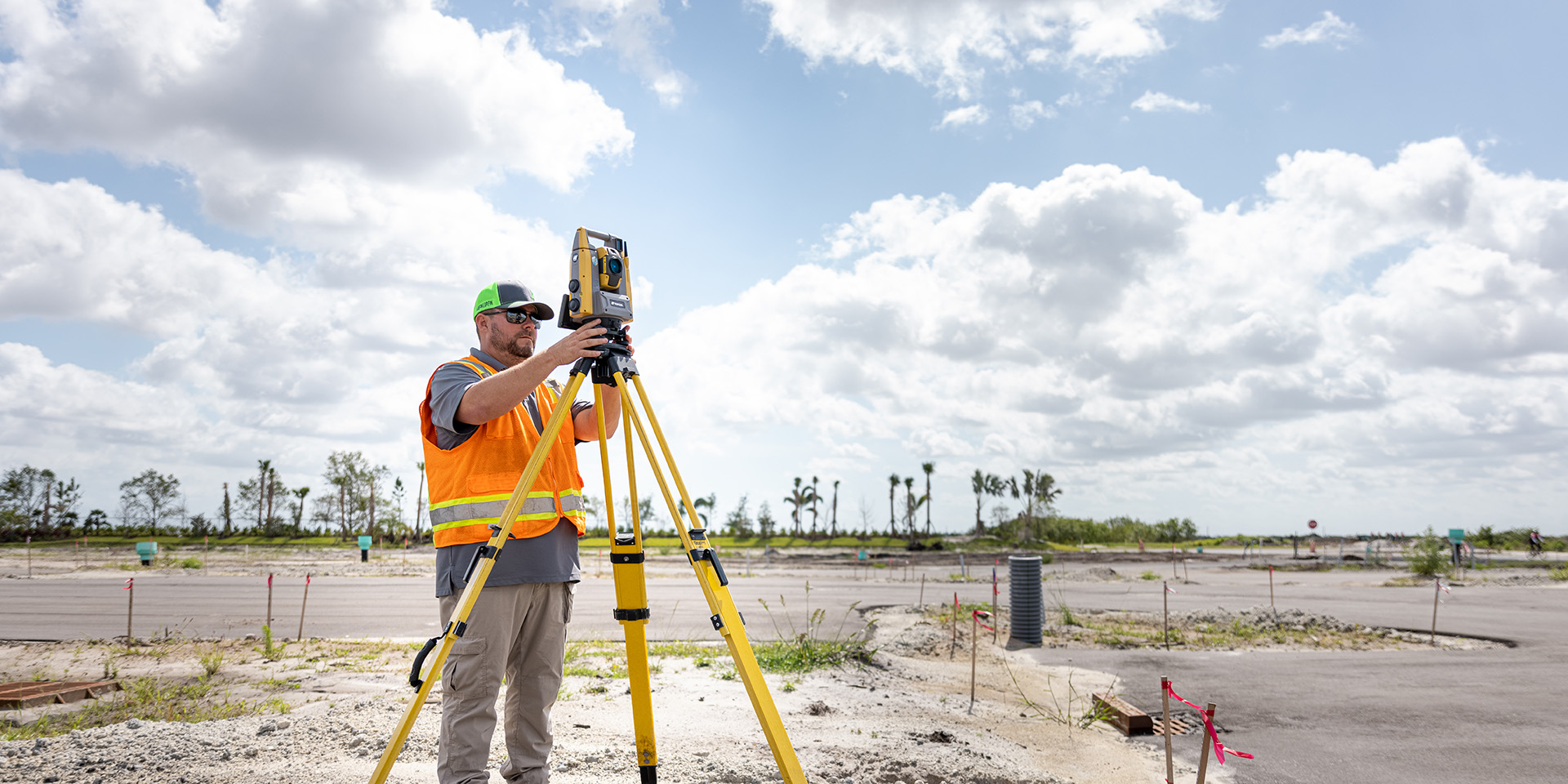

Tout commence par la collecte des données sur le terrain. Les géomètres se rendent sur place avec leurs instruments de mesure sophistiqués, comme les stations totales et les récepteurs GNSS. Ils enregistrent minutieusement les coordonnées des points remarquables et collectent des informations sur la nature du sol et les infrastructures existantes.

Étape 2 : Traitement des données

Une fois de retour au bureau, les données brutes sont introduites dans des logiciels spécialisés. Ces programmes permettent de transformer les relevés en courbes de niveau et de générer une représentation graphique exacte du terrain. Le traitement informatique assure une précision et une cohérence difficilement atteignables avec les méthodes manuelles.

Étape 3 : Création du plan

La dernière étape consiste à créer le plan final en y ajoutant tous les détails pertinents, comme les légendes, les symboles et l'échelle. Ce document doit être clair, précis et facile à interpréter par tous les professionnels qui l'utiliseront.

Évolution et futur des plans topographiques

Avec les avancées technologiques, les méthodes de création de plans topographiques ont considérablement évolué. Aujourd'hui, on utilise des drones équipés de capteurs pour capturer rapidement et avec précision les données topographiques. Ces innovations permettent de couvrir de plus grandes surfaces en moins de temps, tout en augmentant la précision des relevés.

Et demain ? La miniaturisation des capteurs et l'intégration de l'intelligence artificielle promettent encore plus de gains d'efficacité. Les logiciels de géométrie pourraient bientôt être capables de mettre à jour automatiquement les plans en fonction des changements détectés sur le terrain, rendant ainsi les cartes toujours actuelles.

Importance du plan topographique dans les études environnementales

Les plans topographiques jouent un rôle clé dans les études environnementales. En fournissant une vue détaillée et précise des terrains, ils aident les scientifiques et les chercheurs à évaluer les impacts potentiels des projets sur l'environnement. Que ce soit pour préserver des habitats naturels, gérer des ressources hydriques ou contrôler l'érosion, ces cartes offrent une base solide pour la prise de décision.

Ils permettent également de surveiller les changements causés par les activités humaines, en comparant les relevés successifs au fil du temps. Ainsi, les décideurs peuvent ajuster leur stratégie en fonction des observations faites, garantissant un développement durable qui respecte les contraintes naturelles.
